עמוד התווך של רשת החשמל: המדריך המקיף לשנאים (טרנספורמטורים)

השנאי, או הטרנספורמטור, הוא אחד ההמצאות החשמליות החשובות ביותר בהיסטוריה האנושית. הוא עומד בלב כל מערכת חשמל – מרשת החשמל הארצית המעבירה אנרגיה למרחקים ארוכים, ועד למטענים הקטנים של מכשירי החשמל הביתיים. תפקידו של השנאי הוא פשוט אך קריטי: לשנות את המתח והזרם של חשמל חילופין (AC) מרמה אחת לאחרת, וזאת כמעט ללא אובדן אנרגיה. הבנת המינים השונים של השנאים, האספקטים והשימושיות שלהם, היא המפתח להבנת העולם החשמלי סביבנו.

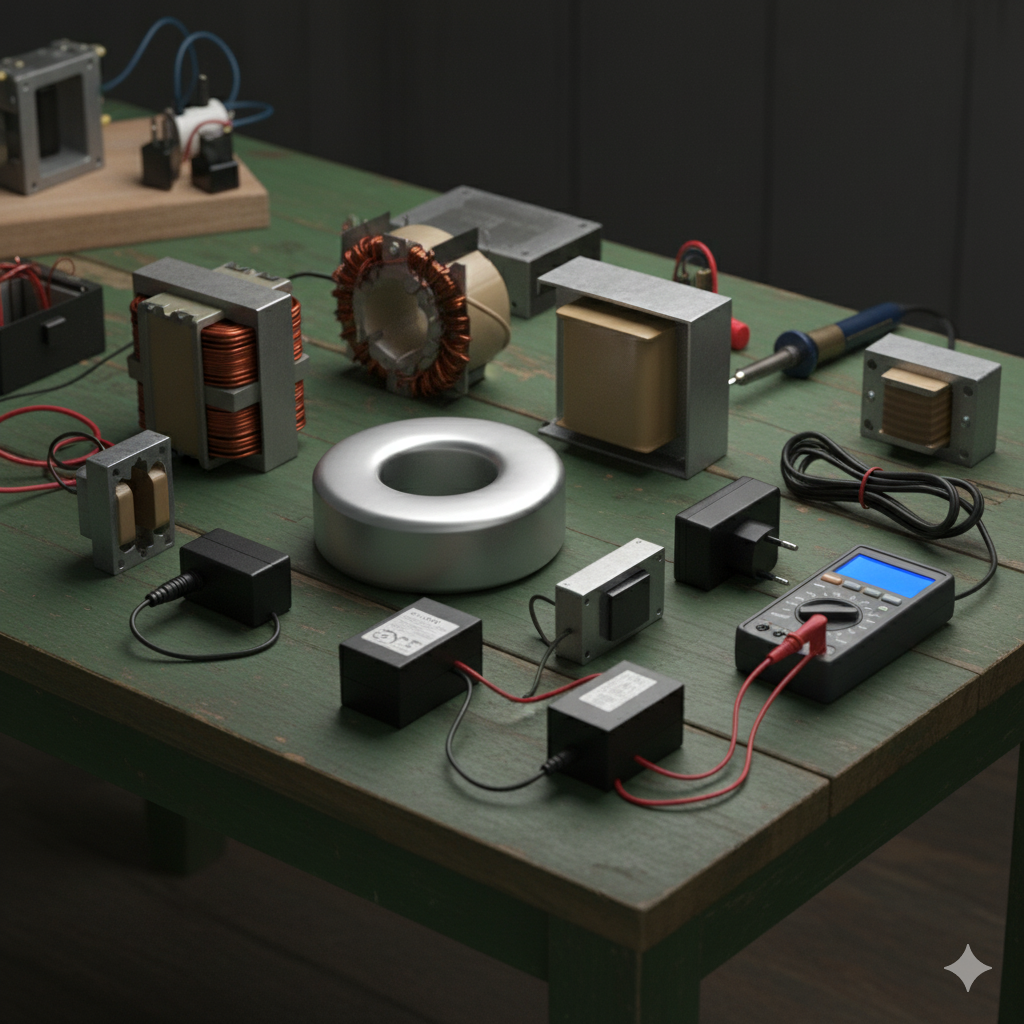

מינים והבדלים: העקרון הבסיסי והסוגים השונים

כל שנאי מבוסס על עקרון האינדוקציה האלקטרומגנטית: זרם חילופין העובר דרך סליל ראשוני (Primary Coil) יוצר שדה מגנטי משתנה, וכתוצאה מכך שדה זה משרה מתח בסליל משני (Secondary Coil). יחס המתחים בין הסלילים נקבע על פי יחס ליפוף החוטים ביניהם.

ישנם שני סוגים בסיסיים של שנאים מבחינת פעולה:

שנאי מוריד מתח (Step-Down Transformer): מספר הליפופים בסליל המשני נמוך מזה שבראשוני. מטרתו היא להפחית מתח (למשל, מ-230V ל-12V) – שימושי מאוד ביישומים ביתיים ואלקטרוניקה.
שנאי מעלה מתח (Step-Up Transformer): מספר הליפופים בסליל המשני גבוה מזה שבראשוני. מטרתו היא להגדיל מתח (למשל, בתחנות כוח) – חיוני להעברת חשמל יעילה למרחקים ארוכים.

בנוסף לסוגים אלו, קיימים שנאים הממוקדים במדידה או יישומים ספציפיים:

שנאי כוח (Power Transformer): שנאים גדולים הממוקמים בתחנות כוח ובתחנות משנה, האחראים על שינוע כמויות עצומות של אנרגיה.
שנאי זרם (Current Transformer – CT) ושנאי מתח (Potential Transformer – PT): אלו שנאי מדידה, אשר מטרתם אינה לשנות אנרגיה אלא ליצור עותק מוקטן ובטוח של הזרם או המתח הגבוה ובכך מאפשרים למכשירי מדידה ורכיבי הגנה לפעול בבטחה.

אספקטים, יתרונות ואיכות: יעילות ושימושיות

היתרון הגדול ביותר של שנאים הוא יעילותם יוצאת הדופן. שנאים מודרניים פועלים ביעילות של 98% ואף 99%, וזאת בזכות העובדה שהם משתמשים בעקרונות אלקטרומגנטיים ללא חלקים נעים.

שימושיות ואיכות:

העברת אנרגיה יעילה: השנאים הם שמאפשרים להעביר חשמל על פני מרחקים ארוכים. המתח מוגבר מאוד (למאות אלפי וולטים) לפני ההעברה, וכתוצאה מכך הזרם מופחת משמעותית. מאחר ש הפסדי ההספק בקווי ההולכה פרופורציונליים לריבוע הזרם, העלאת המתח מובילה להפחתה דרמטית בהפסדים.
בטיחות ואספקה: שנאים משמשים להורדת המתח לדרגה בטוחה ושימושית (כ-230V) לפני שהוא נכנס לבתים ולמפעלים. לדוגמה, בטלוויזיה יש שנאים פנימיים שמורידים את מתח הרשת למתחים הנמוכים שרכיבי האלקטרוניקה דורשים.
הארקת בטיחות (Isolation Transformers): שנאים מסוימים משמשים כדי להפריד חשמלית בין מעגלים, ובכך מעלים את הבטיחות במעבדות ובסביבות רגישות.

האיכות של שנאי נמדדת בחומרי הליבה (לרוב פלדה מיוחדת עם הפסדים נמוכים) ובאיכות החיווט. שנאי איכותי הוא עמיד, שקט ומבטיח יעילות מקסימלית לכל אורך חייו.

לסיכום: הבטיחו איכות ואמינות

מכיוון שהשנאים הם קריטיים לכל אספקת חשמל, אין להתפשר על איכותם. ביישומים תעשייתיים או רגישים, שנאי כושל יכול לגרום להפסדים כספיים גדולים. לכן, בין אם אתם מתכננים מערכת חשמל תעשייתית, או לחלופין רק זקוקים לשנאי קטן עבור פרויקט אלקטרוני, חיוני לבחור בשנאים המיוצרים על ידי יצרנים מוכרים ועומדים בתקנים מחמירים.

אל תחכו לתקלה או להפסקת חשמל! בדקו כעת את צורכי המתח והזרם המדויקים שלכם וודאו שהשנאי שלכם מותאם לעומס המקסימלי ובנוסף מספק מרווח בטיחות נדרש. פנו היום למומחים כדי לקבל ייעוץ ולהבטיח את האמינות של המערכות החשמליות שלכם.

5 שאלות ותשובות נפוצות על שנאים:

שאלה: מדוע שנאים עובדים רק עם זרם חילופין (AC)? תשובה: שנאים פועלים על בסיס אינדוקציה אלקטרומגנטית, אשר דורשת שדה מגנטי משתנה. זרם ישר (DC) מייצר שדה מגנטי קבוע, ולכן הוא לא יגרום להשראת מתח בסליל המשני.
שאלה: מה ההבדל בין שנאי חד-פאזי לתלת-פאזי? תשובה: שנאי חד-פאזי משמש לחיבור בין שני מעגלים (מתח לצרכנים ביתיים). לעומת זאת, שנאי תלת-פאזי משמש במערכות כוח תעשייתיות כדי לטפל בשלושה מעגלים (פאזות) בו-זמנית, וזאת על מנת לספק הספק גבוה יותר ובאופן חלק יותר למנועים וציוד כבד.
שאלה: מדוע שנאים גדולים “מזמזמים” או “רועשים”? תשובה: רעש זה נובע מתופעה הנקראת מגנטוסטריקציה. כאשר הליבה הברזלית של השנאי מתמגנטת מחדש כל הזמן על ידי זרם ה-AC, היא משנה מעט את צורתה הפיזית וכתוצאה מכך נוצרות רעידות קטנות המפיקות את צליל הזמזום המוכר.
שאלה: מהו ה”יחס” של השנאי ומה הוא מייצג? תשובה: יחס השנאי הוא יחס ליפוף החוטים בין הסליל הראשוני (NP) לסליל המשני (NS). הוא קובע את יחס המתחים (VP/VS) ויחס הזרמים (IS/IP). לדוגמה, יחס של 10:1 אומר שהמתח ירד פי 10 (ומאידך, הזרם יגדל פי 10).
שאלה: האם שנאים מאבדים אנרגיה? תשובה: כן, אף שנאי אינו 100% יעיל. הפסדי האנרגיה העיקריים הם: 1. הפסדי ליבה (Core Losses), כתוצאה מזרמי מערבולת והיסטרזיס בליבה. 2. הפסדי נחושת (Copper Losses), כתוצאה מהתנגדות החשמלית של חוטי הליפוף.
